Quy trình kiểm tra máy biến dòng (CT)

- Mục tiêu thử nghiệm:

Bài kiểm tra này được coi là một trong những bài kiểm tra chính, nhằm mục đích kiểm tra:

• Tỷ số biến dòng.

• Cực tính của máy biến dòng.

• Tải trọng của máy biến dòng.

• Điểm đầu gối của máy biến dòng.

• Điện trở cuộn dây máy biến dòng.

• Đường cong từ hóa của máy biến dòng.

• Thử nghiệm Megger (thử nghiệm cách điện).

- Thiết bị cần thiết:

• Máy phân tích biến dòng (CT).

• Máy kiểm tra điện trở cách điện

- Kiểm tra cơ học và kiểm tra trực quan:

• Kiểm tra độ chặt của tất cả các kết nối.

• Kiểm tra vòng đệm

- Kết nối máy phân tích biến dòng:

1. Máy phân tích CT có 4 dây dẫn, hai dây phải được kết nối với mặt chính chứa mặt chính của CT và hai dây còn lại phải

được kết nối với mặt thứ cấp của CT mà bạn muốn kiểm tra tỷ lệ của nó.

2. Sau khi kết nối máy phân tích CT qua máy tính xách tay và sử dụng phần mềm phân tích CT, có thể bắt đầu thử nghiệm và in ra kết quả cho tỷ lệ CT, cực tính CT, tải trọng CT, điểm đầu gối CT và điện trở cuộn dây CT.

3. Kết quả này phải được so sánh với thử nghiệm máy biến dòng tại nhà máy và đảm bảo rằng kết quả nằm trong phạm vi dung sai cho phép.

4. Để đo gánh nặng: Tiêm 1 ampe vào phía thứ cấp của CT và sử dụng đồng hồ vạn năng, bạn có thể đo điện áp, tính gánh nặng bằng cách nhân điện áp và dòng điện rồi so sánh với gánh nặng của CT.

5. Để kiểm tra cách điện: Sử dụng megôm kế để tiêm 1 kilo volt trong 1 phút, thử nghiệm này phải được thực hiện giữa sơ cấp với thứ cấp và thứ cấp với thứ cấp. Nhưng đối với sơ cấp xuống đất, tiêm 5 kilo volt trong 1 phút.

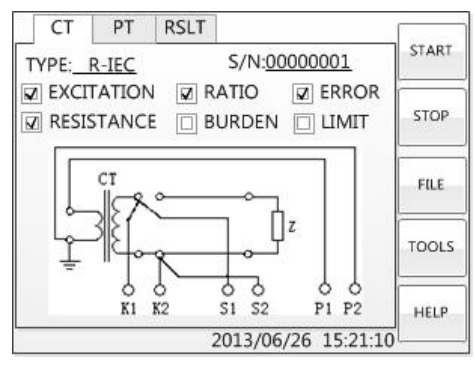

6. Xem Hình 1 cho thấy kết nối máy phân tích CT cho KIỂM TRA CT

HYCT-100 CT Analyzer là sản phẩm mới được tạo ra sau khi tiếp thu rộng rãi lời khuyên của khách hàng và nghiên cứu lý thuyết sâu sắc. Sản phẩm dựa trên Máy kiểm tra biến áp tự động FA Series General do công ty chúng tôi sản xuất, được hoan nghênh và ứng dụng rộng rãi. Việc áp dụng DSP và ARM hiệu suất cao, công nghệ sản xuất tiên tiến đảm bảo hiệu suất sản phẩm ổn định và đáng tin cậy, đầy đủ tính năng, mức độ tự động hóa cao, hiệu quả cao, ở cấp độ hàng đầu trong nước, chúng là thiết bị kiểm tra chuyên nghiệp để kiểm tra biến áp trong ngành điện.
