Khám phá thử nghiệm cáp tiềm năng cao

Thử nghiệm tiềm năng cao là gì?

Hệ thống thử nghiệm hi-pot tiềm năng cao có thể được thực hiện với điện áp thử nghiệm DC, AC hoặc VLF AC (còn được gọi là Tần số rất thấp). Thử nghiệm Hipot có thể được tiến hành như một thử nghiệm chấp nhận cho hệ thống lắp đặt mới hoặc thử nghiệm bảo trì cho hệ thống lắp đặt cáp hiện có.

Thử nghiệm Hipot là áp dụng quá điện áp vào hệ thống cáp trong thời gian ngắn để xác minh độ bền điện môi của hệ thống bao gồm cáp, mối nối và đầu cuối. Trong hầu hết các trường hợp, thử nghiệm hi-pot được áp dụng dưới dạng thử nghiệm đạt/không đạt hoặc đạt/không đạt. Nếu hệ thống cáp không bị hỏng trong quá trình thử nghiệm thì nó được coi là đã vượt qua thử nghiệm và có thể được đưa vào sử dụng hoặc đưa vào sử dụng trở lại.

Thử nghiệm cáp hipot DC được phát triển vào đầu những năm 1900, chủ yếu để thử nghiệm cáp nhiều lớp như các loại cáp bọc chì cách điện bằng giấy. Máy kiểm tra hipot DC dễ vận hành và hiển thị giá trị dòng rò chính xác. Nó có trọng lượng nhẹ và di động. Các tiêu chuẩn hiện hành được cung cấp từ máy thử điện áp DC để thử nghiệm nghiệm thu cáp có lớp cách điện được ép đùn (ví dụ như lớp cách điện bằng polyetylen liên kết ngang [XLP] hoặc cao su ethylene propylene [EPR] hoặc kết cấu nhiều lớp (chẳng hạn như lớp cách điện bằng giấy được phủ chì [PILC]). Tuy nhiên, một số các tiêu chuẩn như IEEE400 không đề xuất thử nghiệm hipot DC để thử nghiệm bảo trì cáp XLP hoặc EPR đã qua sử dụng tại hiện trường nữa vì phương pháp này sẽ gây hư hỏng và không có ý nghĩa gì đối với việc bảo trì.

Các trường hợp thử nghiệm hipot DC tại hiện trường

Máy thử hipot DC thương hiệu HUAYI có các đặc tính là công suất đầu ra lớn và âm lượng nhỏ, chức năng bảo vệ quá áp, quá dòng và đóng bằng 0 đáng tin cậy, với chức năng chuyển đổi điện áp {{0}}.75 lần. Với công nghệ mới, vật liệu mới và thiết bị mới, có công suất đầu ra lớn, kích thước nhỏ, trọng lượng nhẹ, chức năng bảo vệ quá áp, quá dòng và đóng bằng 0 đáng tin cậy, với chức năng chốt điện áp 0,75 lần và được trang bị rơle thời gian, có thể đặt âm thanh thời gian báo động trong bài kiểm tra.

1. Kiểm tra dòng điện dẫn của bộ chống sét loại van.

2, máy biến áp điện DC chịu được kiểm tra điện áp và đo dòng rò.

3, cáp điện áp cao (35 ~ 500kV trở xuống) Kiểm tra điện áp chịu được DC và đo dòng rò.

4, kiểm tra điện áp tham chiếu DC chống sét oxit kẽm U1mA và kiểm tra dòng rò 0.75U1mA.

Trên thực tế, thử nghiệm cường độ cao VLF là một phương pháp thay thế cho thử nghiệm điện áp chịu tần số nguồn. Trong thử nghiệm điện áp chịu tần số công nghiệp của máy phát điện cỡ lớn và vừa, động cơ, cáp điện và các đối tượng thử nghiệm khác, do điện dung lớn trong lớp cách điện nên cần có máy biến áp thử nghiệm công suất lớn hoặc máy biến áp cộng hưởng. Máy thử hipot VLF có những ưu điểm tương tự như máy thử hipot DC – chúng tương đối nhỏ và nhẹ. Công suất bằng khoảng 1/5 tần số nguồn và thao tác rất đơn giản. Đây là lý do chính khiến phương pháp này được sử dụng rộng rãi ở các nước phát triển. Các quy định quốc gia mới nhất về thử nghiệm phòng ngừa cáp đã quy định rõ ràng rằng điện áp cao DC không còn được sử dụng để thử nghiệm khả năng chịu điện áp của thiết bị điện và nên thử nghiệm khả năng chịu điện áp xoay chiều.

Các trường hợp thử nghiệm hipot VLF tại hiện trường

Thế hệ mới của máy phát điện áp cao tần số cực thấp {{0}}.1Hz do công ty chúng tôi phát triển sử dụng các linh kiện điện tử công suất mới nhất và công nghệ chip đơn ARM7 mới nhất, giúp giảm hơn nữa khối lượng và trọng lượng của thiết bị , hoạt động ngu ngốc và hiệu suất ổn định hơn. Nó sử dụng màn hình cảm ứng 7-inch, máy vi tính chip đơn arm7 mới nhất, mạch thu thập quảng cáo tốc độ cao và được trang bị phần mềm quản lý nền, khắc phục những thiếu sót của thế hệ bộ tăng áp cơ học đầu tiên, chẳng hạn như thời gian sử dụng ngắn, tỷ lệ thất bại cao và khối lượng lớn. Phạm vi kiểm tra lớn: lựa chọn đa tần số {{10}}.1Hz, 0,05Hz và 0,02hz, phạm vi kiểm tra lớn. Qua nhiều năm thực hành, một số lượng lớn phản hồi của người dùng cho thấy rằng: - 80công nghệ điện áp cao tần số cực thấp kV đang dẫn đầu trong nước với hiệu suất chi phí cao nhất!

Thử nghiệm kiểm tra hipot AC có thể được chia thành công nghệ kiểm tra tần số nguồn, chuyển đổi tần số và tần số cực thấp 0.1hz. Đối với cáp điện áp cao trên 35KV, thử nghiệm ac hipot chủ yếu được sử dụng với phương pháp thử nghiệm chuyển đổi tần số (hệ thống thử nghiệm cộng hưởng AC tần số thay đổi). Hệ thống thử nghiệm bao gồm Lò phản ứng điện áp cao, Bộ chia điện áp cao, Máy biến áp kích thích, Bộ nguồn có tần số thay đổi.

Làm thế nào để chọn hệ thống kiểm tra cộng hưởng AC phù hợp cho Cáp?

Có những yếu tố chính sẽ ảnh hưởng đến công suất và điện áp của hệ thống thử nghiệm hạ áp AC.

1. Cấp điện áp của cáp.

2. Chiều dài thử nghiệm tối đa của cáp

3. Diện tích mặt cắt cáp

4. Kích thước và công suất lò phản ứng.

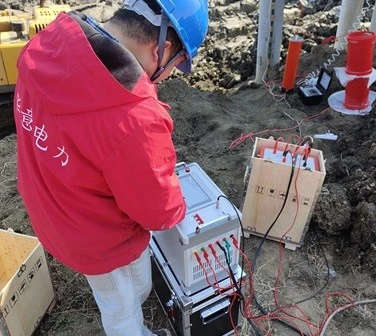

Các trường hợp thử nghiệm hipot AC tại chỗ

Hệ thống kiểm tra cộng hưởng AC của thương hiệu Huayi có quá điện áp, quá dòng, khởi động bằng 0, hệ thống không khớp (chớp nháy) và các chức năng bảo vệ khác, giá trị bảo vệ quá áp và quá dòng có thể được điều chỉnh theo nhu cầu của người dùng, hành động bảo vệ chớp nhoáng khi sản phẩm thử nghiệm chớp nhoáng để bảo vệ loại sản phẩm . Nó có ba chế độ làm việc, thuận tiện cho người dùng linh hoạt lựa chọn theo tình hình hiện trường và cải thiện tốc độ kiểm tra. Các chế độ làm việc là: chế độ tự động, chế độ thủ công, chế độ tăng cường thủ công điều chỉnh tự động.

Hệ thống kiểm tra AC có thể lưu trữ và in dữ liệu ở nhiều nơi khác nhau và số dữ liệu được lưu là số, thuận tiện giúp người dùng nhận dạng và tìm kiếm. Điểm bắt đầu của tần số có thể được đặt tùy ý trong phạm vi chỉ định và màn hình LCD lớn hiển thị đường cong quét, thuận tiện cho người dùng hiểu trực quan xem có nên tìm điểm cộng hưởng hay không. Sử dụng công nghệ nền tảng DSP, nó có thể dễ dàng tăng hoặc giảm các chức năng và nâng cấp theo nhu cầu của người dùng, đồng thời làm cho giao diện trao đổi giữa người và máy trở nên nhân bản hơn. Lò phản ứng có cùng cấp điện áp và công suất có thể tích nhỏ hơn và trọng lượng nhẹ hơn. Tăng nhiệt độ thấp ở tải định mức; Đúc khô, độ bền cơ học cao, hiệu suất cách điện tốt, đẹp và đáng tin cậy.
