Kiểm tra phóng điện một phần của GIS và kiểm tra hipot

Các

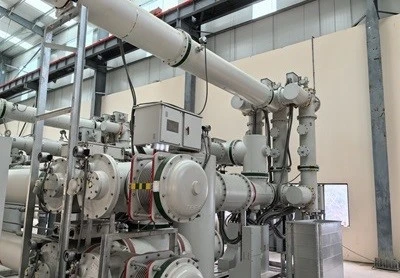

Kiểm tra điện áp AC chịu được Đối với GIS là một thủ tục quan trọng trong lĩnh vực kỹ thuật điện. GIS, là viết tắt của thiết bị đóng cắt cách nhiệt, là một loại thiết bị điện điện áp cao thường được sử dụng trong các trạm biến áp để kiểm soát dòng điện. Để đảm bảo độ tin cậy và an toàn của thiết bị GIS, điều cần thiết là phải tiến hành kiểm tra điện áp AC. Kiểm tra điện áp AC được thực hiện bằng cách áp dụng tín hiệu AC điện áp cao cho thiết bị GIS và đo khả năng chịu được điện áp mà không bị hỏng. Thử nghiệm này là rất quan trọng vì nó mô phỏng các điều kiện mà thiết bị có thể phải đối mặt trong quá trình hoạt động, chẳng hạn như sét đánh hoặc tăng điện áp cao.

Thử nghiệm xuất viện một phần (PD)là một thử nghiệm rất quan trọng khác cho các hệ thống thiết bị đóng cắt cách nhiệt (GIS) để đảm bảo độ tin cậy và hiệu suất của chúng. Xả một phần là một hiện tượng có thể xảy ra trong các hệ thống GIS do các khiếm khuyết cách nhiệt và có thể dẫn đến sự suy giảm của cách nhiệt và cuối cùng là do sự thất bại của hệ thống. Do đó, tiến hành các xét nghiệm PD là điều cần thiết để phát hiện bất kỳ khiếm khuyết nào có thể xảy ra sớm và ngăn ngừa các vấn đề tiềm ẩn trong tương lai.

Có một số phương pháp thực hiện các thử nghiệm PD cho các hệ thống GIS, bao gồm các phương pháp điện, âm thanh và quang học. Một phương pháp phổ biến là phương pháp điện, liên quan đến việc áp dụng ứng suất điện áp cho hệ thống GIS và đo bất kỳ sự phóng điện một phần có thể xảy ra. Bằng cách phân tích dữ liệu được thu thập từ các thử nghiệm này, các kỹ sư có thể đánh giá tình trạng của cách điện và xác định bất kỳ vấn đề tiềm năng nào cần được giải quyết.

Thiết bị kiểm tra

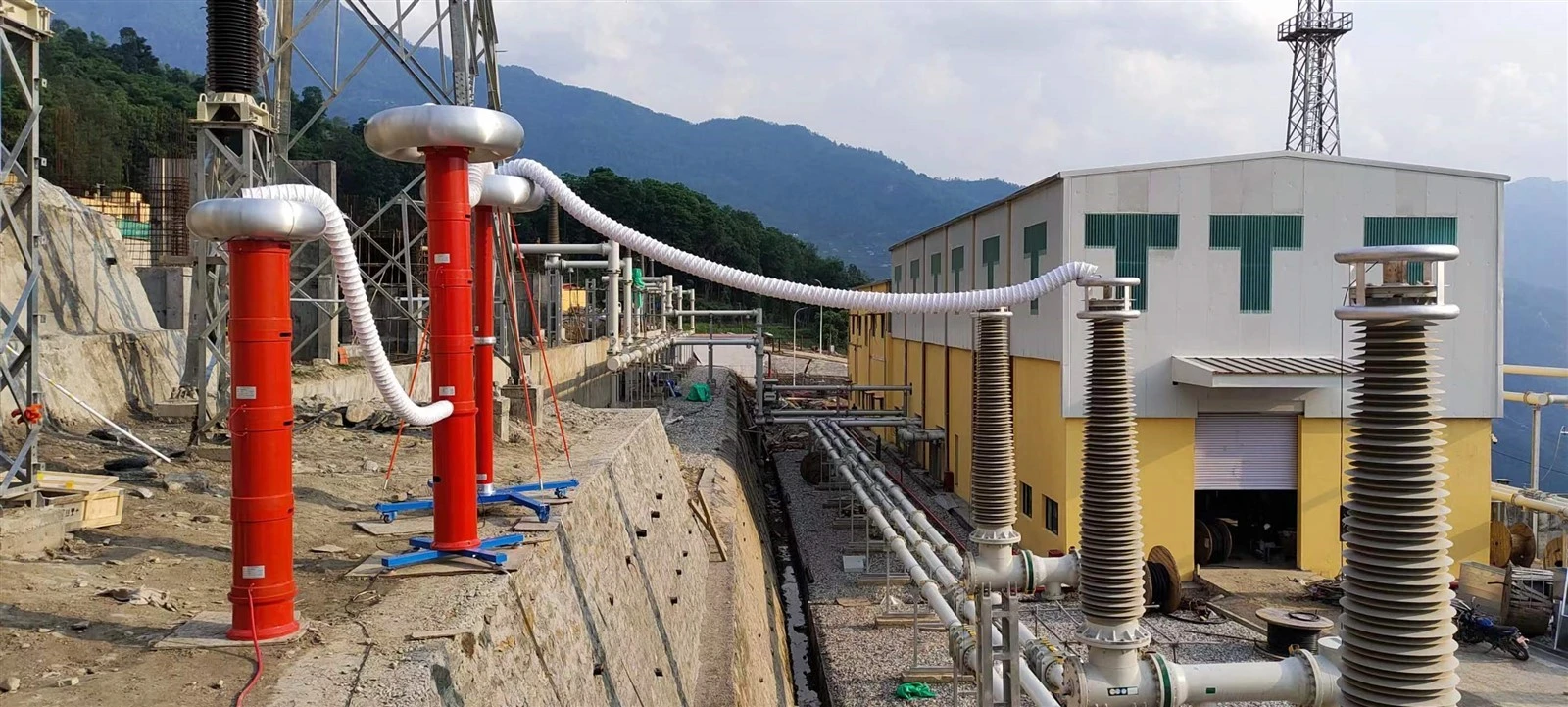

1. Hệ thống thử nghiệm cộng hưởng chuỗi tần số biến được sử dụng để kiểm tra GIS. Nguyên tắc làm việc được áp dụng để làm cho mạch đạt trạng thái cộng hưởng bằng cách điều chỉnh tần số và giảm yêu cầu công suất công suất. Nó bao gồm một nguồn cung cấp năng lượng tần số thay đổi, máy biến áp kích thích, lò phản ứng cộng hưởng và bộ chia điện dung.

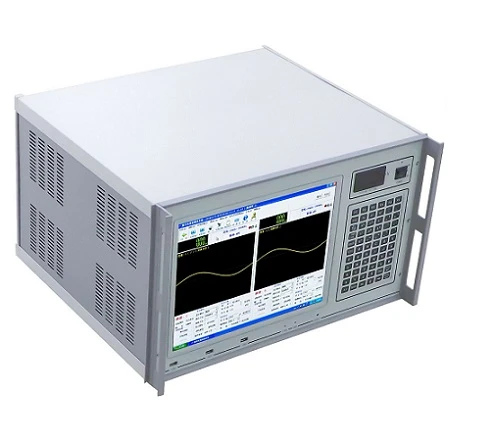

2. Trình phát hiện phóng điện một phần sử dụng hệ điều hành Windows tiêu chuẩn trên toàn thế giới và bảng điều khiển trực quan và bảng hiển thị để cho phép các nhà khai thác thiếu kinh nghiệm học nhanh với đào tạo tối thiểu. Ngoài ra, các tính năng nâng cao như độ chính xác cao hơn, hiệu chuẩn tự động, phân tích dữ liệu và ghi thử tùy chỉnh là tiêu chuẩn. Nó có hiệu chuẩn tự động được kiểm soát chương trình đầy đủ, đồng bộ hóa tự động, ghi điện áp tự động, tính năng đo và lưu & phát lại tự động. Tuân thủ với IEC -270 như tốc độ lặp lại phóng điện N, dòng phóng trung bình I. Các kiểu hiển thị khác nhau của dạng dạng sóng PD, chẳng hạn như bản đồ hình sin, ma trận chấm, v.v. Lọc kỹ thuật số mới và triệt tiêu can thiệp kết hợp với phân tích thống kê phong phú và động về các mẫu. Phương pháp phát hiện, vòng đo và tham số hiệu suất kỹ thuật tuân thủ các tiêu chuẩn "Đo phóng điện phóng điện một phần" mới nhất của GB7354 và IEC. Áp dụng cho tất cả các loại thiết bị điện điện áp cao, bao gồm các mức điện áp và công suất đầy đủ, thay mặt cho các thiết bị PD kỹ thuật số trong nước của công nghệ tiên tiến nhất

Quy trình kiểm tra quan trọng:

Trước khi thử nghiệm, việc chuẩn bị nên được hoàn thành để đảm bảo tính an toàn và hiệu quả của bài kiểm tra

1. Đảm bảo cài đặt GIS và trạng thái khí đáp ứng các yêu cầu.
2. Thực hiện các xét nghiệm cần thiết khác (ví dụ: kháng, độ ẩm và phát hiện rò rỉ).
3. Các thiết bị cô lập không tham gia thử nghiệm.
4. Lập kế hoạch ứng dụng điện áp thử nghiệm và thử nghiệm dàn.
5. Các biện pháp an toàn, như đất đai và bảo vệ.

Các bước thử nghiệm chính như sau;

1. Điều trị chuẩn bị: Áp dụng điện áp định mức 30% trong 5 phút để loại bỏ điện tích còn lại
2. Bước tăng điện áp bước: tăng điện áp 25%, 50%, 75%và 100%và giữ mỗi giai đoạn trong 1 phút
3. Giám sát đồng bộ của phóng điện cục bộ: Ở điện áp thử nghiệm 100% trong 30 phút, ghi lại xả cục bộ (nhỏ hơn hoặc bằng 5pc là đủ điều kiện)

Tiêu chuẩn IEC

Câu hỏi thường gặp





01. Làm thế nào để tính toán điện áp thử nghiệm cho thử nghiệm điện áp chịu được AC?

Dựa trên IEC 62271-203, itest =1. 1 × umax3UBài kiểm tra​=1.1×3​UTối đa, Và umaxUTối đaLà điện áp làm việc tối đa của thiết bị.

02. Làm thế nào để tính toán công suất của hệ thống thử nghiệm cộng hưởng AC?

Thông thường, chúng ta cần xác nhận công suất hoặc dòng điện phù hợp cho hệ thống thử nghiệm. Nó thường được tính toán dựa trên phương pháp thử nghiệm và đối tượng thử nghiệm như thanh cái.

03. Loại lò phản ứng nào cho hệ thống thử nghiệm cộng hưởng AC không có PD?

Hệ thống thử nghiệm cộng hưởng AC không chứa PD thường được sử dụng của lò phản ứng kiểu khô và máy biến áp thú vị. Vì giá trị PD ít hơn, hiệu suất cách nhiệt tốt hơn loại dầu.

04. Khi nào chúng ta thích lò phản ứng loại dầu?

Lò phản ứng loại dầu thường được sử dụng cho công suất khổng lồ ＞ 500kVA cho một lò phản ứng duy nhất. Các hệ thống kiểm tra miễn phí PD chú ý nhiều hơn đến kiểm soát phóng điện một phần và thiết kế nhẹ, vì vậy cấu trúc dầu thường không được chọn

05. Làm thế nào để chọn máy dò PD trực tuyến và máy dò PD ngoại tuyến?

Máy dò PD trực tuyến thường được sử dụng cho các thử nghiệm thông thường. Đối với GIS nhỏ hơn, chúng ta có thể sử dụng máy dò PD trực tuyến và cảm biến UHF. Đối với máy dò PD ngoại tuyến, chúng ta cần sử dụng hệ thống thử nghiệm cộng hưởng không có PD, kết hợp với máy dò phóng điện một phần để phân tích giá trị PD.

06. Tại sao phương pháp kiểm tra đôi khi cần thiết cho bài kiểm tra pha?

Nếu công suất tổng thể của GIS quá lớn (ví dụ: thanh bus dài hoặc cấu trúc phức tạp), hãy thực hiện các thử nghiệm điện áp trong các phần khác nhau để tránh quá tải thiết bị
