Giơi thiệu sản phẩm
Nó chủ yếu phù hợp cho thử nghiệm điện áp chịu đựng DC hoặc thử nghiệm dòng rò DC cho bộ chống sét oxit kẽm, cáp điện, máy biến áp, máy cắt mạch, máy phát điện và các thiết bị điện cao thế khác trong các phòng ban điện lực, công nghiệp và khai thác mỏ, luyện kim, thép và các phòng ban điện lực doanh nghiệp khác
Ứng dụng
1. Kiểm tra dòng điện dẫn cho van chống sét
2. Kiểm tra điện áp chịu đựng DC và đo dòng rò cho máy biến áp điện
3. Kiểm tra điện áp chịu đựng DC và đo dòng rò cho cáp điện áp cao (35~500kV trở xuống)
4. Kiểm tra điện áp tham chiếu DC U1mA và kiểm tra dòng rò 0.75U1mA cho bộ chống sét oxit kẽm
Tham khảo lựa chọn
Chọn theo cấp điện áp trạm biến áp
|
Cấp điện áp trạm biến áp kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Điện áp thử nghiệm tối đa kV |
47 |
105 |
135 |
192 |
305 |
Hơn 400 |
|
Mô hình kV / mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
Kiểm tra điện áp chịu đựng DC và dòng điện rò rỉ cho cáp cách điện bằng giấy
|
Điện áp định mức của cáp Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Điện áp thử nghiệm DC kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Mô hình kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Kiểm tra khả năng chịu điện áp DC và dòng rò cho cáp cách điện bằng cao su và nhựa
|
Điện áp định mức của cáp Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Điện áp thử nghiệm DC kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Mô hình kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
Kiểm tra điện áp chịu đựng DC và dòng điện rò rỉ của lớp cách điện chính của cáp dầu tự chứa
|
Điện áp định mức cáp Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Điện áp thử nghiệm DC kV |
175 |
275 |
475 |
585 |
775 |
|
Mô hình kV / mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Thông số sản phẩm
|
Người mẫu |
300/2 |
300/3 |
|
Điện áp định mức(kV) |
300 |
300 |
|
Đánh giá hiện tại（mA） |
2 |
3 |
|
Công suất định mức（W） |
600 |
900 |
|
Bộ điều khiển HV(Kilôgam) |
6.5 |
6.5 |
|
Trọng lượng xi lanh HV (kg)） |
11 |
11 |
|
Chiều cao xi lanh（mm） |
1250 |
1250 |
|
Độ chính xác điện áp |
±(1.0%đọc＋2b) |
|
|
Độ chính xác của dòng điện |
±(1.0%đọc＋2b) |
|
|
Yếu tố gợn sóng |
Nhỏ hơn hoặc bằng 0.5% |
|
|
Độ ổn định điện áp |
Khi điện áp thay đổi ±10% độ ổn định Nhỏ hơn hoặc bằng 1% |
|
|
Khả năng quá tải |
Điện áp không tải có thể vượt quá điện áp định mức 10% trong 10 phút |
|
|
Dòng điện sạc tối đa gấp 1,25 lần dòng điện định mức |
||
|
Nguồn cấp |
Dòng điện một pha 50Hz 220V±10% |
|
|
Cách làm việc |
Sử dụng không liên tục: tải định mức trong 30 phút |
|
|
1,1 lần điện áp định mức: 10 phút |
||
|
Điều kiện làm việc |
nhiệt độ:-10 độ -+40 độ |
|
|
độ ẩm tương đối: dưới 85% dưới 25 độ, không có độ ẩm |
||
|
độ cao: 1500M dưới |
||
|
Khả năng tải điện dung |
Sức chứa của đối tượng thử nghiệm là không giới hạn |
|
|
Có thể sạc ở mức 1,5 lần dòng điện định mức |
||
|
Kết cấu |
Xi lanh điện áp cách điện |
|
|
Cách nhiệt không khí, không rò rỉ |
||
|
Tính năng của Bộ điều khiển điện áp cao |
Độ chính xác cao {{0}}.75UDC1mA Nút một chạm (độ chính xác Nhỏ hơn hoặc bằng 1,0%) Thích hợp cho thử nghiệm chống sét oxit kẽm |
|
|
Bảo vệ quá áp bằng công tắc quay số kỹ thuật số, rõ ràng trong nháy mắt |
||
|
Vỏ di động, tiện lợi hơn tại chỗ |
||
|
Chức năng bảo vệ |
Bảo vệ quá áp bên trong, bảo vệ quá dòng bên trong |
|
|
Bảo vệ quá áp bên ngoài (có thể cài đặt điện áp bảo vệ), bảo vệ quá dòng bên ngoài hoặc bảo vệ sự cố |
||
|
Bảo vệ nguồn điện bên trong |
||
|
Bảo vệ khởi đầu khác không |
||
|
Báo động âm thanh hẹn giờ |
||
Tính năng và ứng dụng của sản phẩm
1. Đo lường chính xác và độ chính xác cao. Vôn kế trên tủ điều khiển hiển thị điện áp được áp dụng cho thiết bị đã thử tải. Không cần thêm bộ chia điện áp, dễ đấu dây. Được trang bị đầu điện áp cao và thấp để đo dòng rò rỉ. Đầu điện áp cao áp dụng màn hình hiển thị chỉ báo kỹ thuật số dạng khiên tròn, không lo sốc xả. Có chức năng chống kẹt tuyệt vời, phù hợp cho hoạt động tại hiện trường.
2. Với điều chỉnh điện áp ổn định, điều chỉnh trơn tru trên toàn bộ phạm vi. Điều chỉnh điện áp đầu ra sử dụng biến trở đa vòng đơn nhập khẩu. Quá trình tăng áp ổn định và điều chỉnh độ chính xác cao.
3. Với đầu ra cực âm, khởi động bằng không, điều chỉnh liên tục, quá áp, quá dòng, vị trí bằng không, bảo vệ nối đất, chức năng bảo vệ đường đứt đặc biệt. Nó có thể bảo vệ mạch tự động, bảo vệ hoàn hảo và đáng tin cậy giúp vận hành an toàn.
4. Áp dụng công nghệ tiên tiến, mạch tần số trung bình và điều chế độ rộng xung PWM mới nhất
công nghệ và IGBT công suất cao, tạo ra điện áp đầu ra cao ổn định hơn và hệ số gợn sóng nhỏ hơn.
5. Với khả năng chuyển đổi điện áp 0.75 lần, thuận tiện để kiểm tra bộ chống sét oxit kẽm.
6. Cài đặt quá áp sử dụng công tắc quay số kỹ thuật số, hiển thị dữ liệu trực tiếp và trực quan (đơn vị KV).
7. Việc lấy mẫu sử dụng cảm biến nano giây đặc biệt và bộ phận cách ly quang học nano giây, có thể nhanh chóng và hoàn toàn tắt mạch chính DC để bảo vệ thiết bị khỏi bị hư hỏng.
8. Xi lanh sử dụng vật liệu mới, nhẹ và ổn định. Có 3 chân đỡ ở phía dưới, tăng độ ổn định. Bề mặt ngoài của xi lanh được phủ vật liệu cách điện đặc biệt, hiệu suất điện tốt, khả năng chống ẩm mạnh, không rò rỉ.
9. Vỏ máy được làm bằng hợp kim nhôm, có thể tích nhỏ, trọng lượng nhẹ, ngoại hình đẹp, ổn định hơn, dễ vận hành, đầy đủ chức năng, thuận tiện sử dụng tại chỗ.

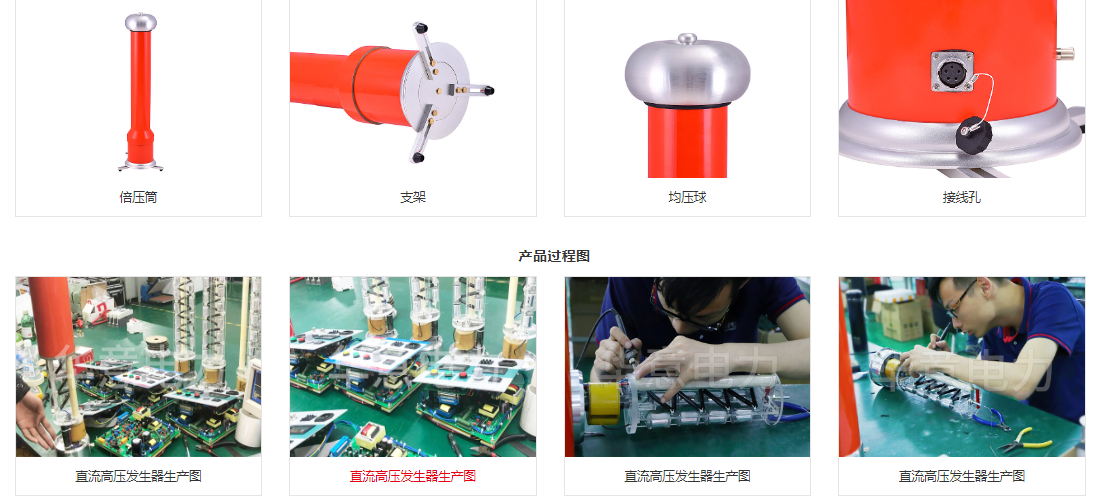

Chi tiết sản xuất

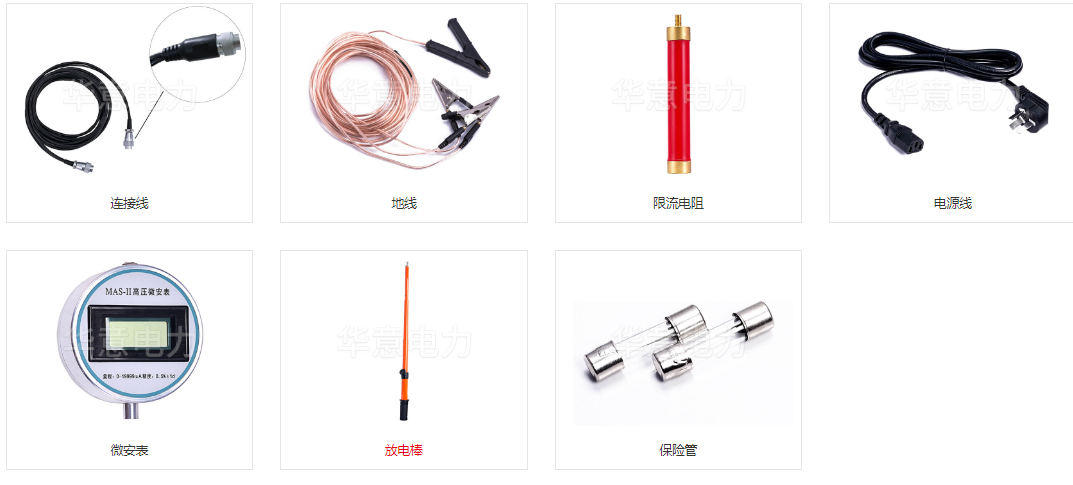

Phụ kiện
|
Con số |
Tên |
Số lượng |
Con số |
Tên |
Số lượng |
|
1 |
Tủ điều khiển |
một |
7 |
Cầu chì |
hai |
|
2 |
Bộ tăng áp suất cao |
một |
8 |
Dây nối đất |
một |
|
3 |
Cáp điện cao thế |
hai |
9 |
Đồng hồ đo micro-ampe |
một |
|
4 |
Thanh xả |
một |
10 |
Sự chỉ rõ |
một |
|
5 |
Không thấm nước |
một |
11 |
Báo cáo kiểm tra |
một |
|
6 |
Đường dây điện |
một |
12 |
Chứng nhận |
một |
Tiêu chuẩn sản phẩm
Câu hỏi thường gặp
1. Vận chuyển:Giao hàng nhanh chóng và phương thức vận chuyển linh hoạt
2. Sự chi trả:Chọn thời hạn thanh toán và cách thanh toán thuận tiện cho bạn
3. Dịch vụ bán hàng:24- giờ liên hệ trực tuyến, Chọn đúng mẫu thiết bị theo yêu cầu của bạn, đưa ra ưu đãi tốt nhất, hỗ trợ tùy chỉnh
4. Thời hạn bảo hành:Tất cả máy móc đều được bảo hành chất lượng trong một năm và hỗ trợ kỹ thuật trong thời gian nâng cấp cho bạn. Phản hồi trực tuyến các vấn đề kỹ thuật của khách hàng.
