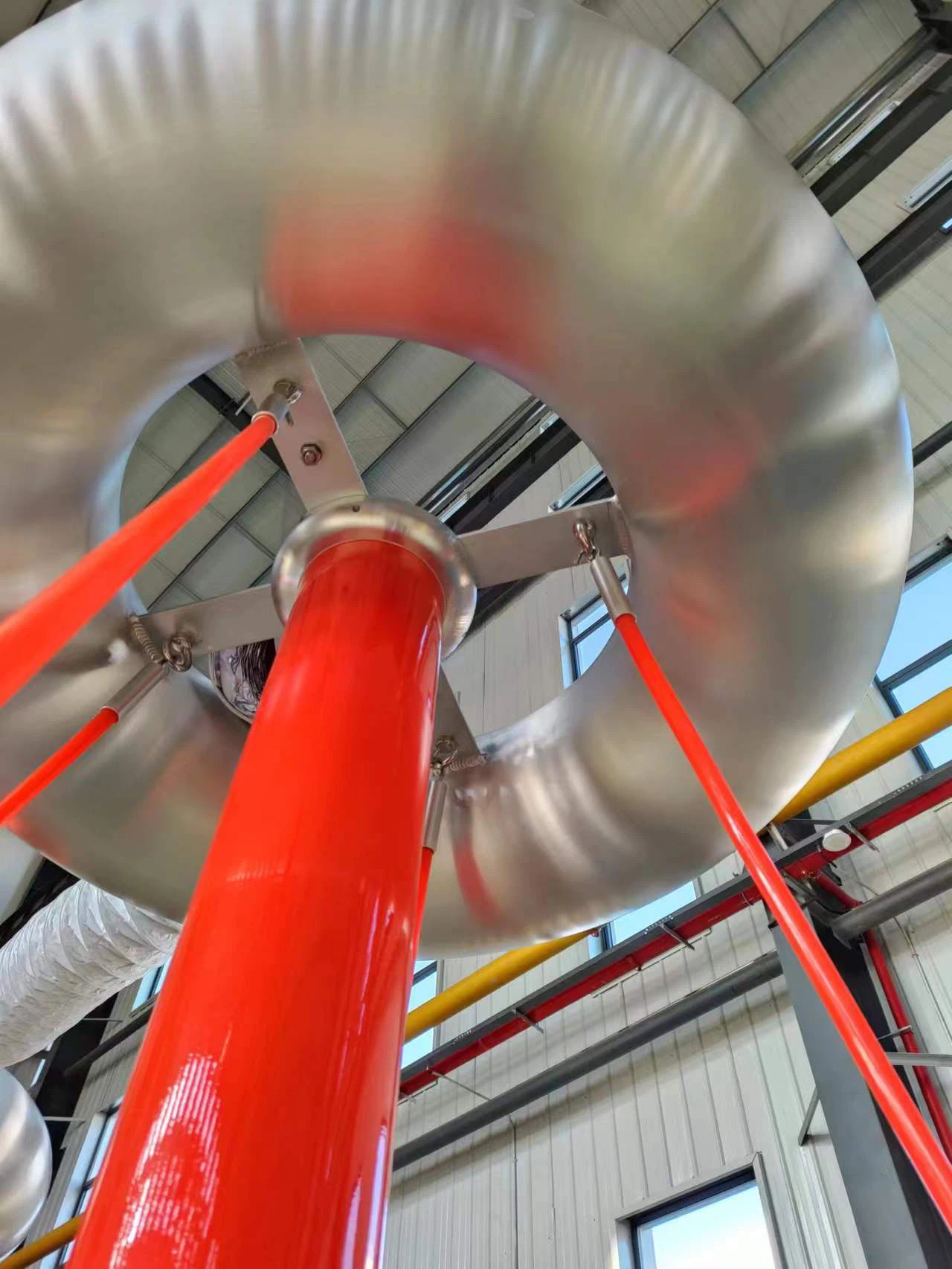

Hệ thống kiểm tra cộng hưởng nối tiếp tần số thay đổi XZB-540kVA/270kV

I. Ứng dụng và yêu cầu đã được thử nghiệm

GIS 110kV, công tắc, thử nghiệm HVAC CTPT, tần số thử nghiệm 30-300Hz, điện áp thử nghiệm không quá 265kV, thời gian thử nghiệm 1 phút

II. Điều kiện làm việc

nhiệt độ môi trường: -10⁰C –50 ⁰C;

độ ẩm tương đối: Nhỏ hơn hoặc bằng 90%RH;

độ cao: Nhỏ hơn hoặc bằng 1000m;

III. Các thông số kỹ thuật và chức năng chính

công suất định mức: 540kVA;

điện áp đầu vào: ba pha 380V, 50Hz;

Điện áp định mức: 45kV; 90kV; 135kV; 270kV

Dòng điện định mức: 12A;6A;4 A;2A;

tần số làm việc:30-300Hz;

dạng sóng đầu ra: sóng sin

hệ số độ lệch dạng sóng: Tỷ lệ méo dạng sóng điện áp đầu ra Nhỏ hơn hoặc bằng 1%;

thời gian làm việc: tải dưới mức cho phép làm việc liên tục 60 phút, quá áp 1,1 lần 1 phút

Nhiệt độ tăng: tải định mức cho phép làm việc liên tục 60 phút, sau đó nhiệt độ tăng Nhỏ hơn hoặc bằng 65K

hệ số chất lượng: Q Lớn hơn hoặc bằng 30(f=45Hz);

chức năng phòng thủ: Sản phẩm được thử nghiệm có chức năng bảo vệ quá dòng, quá áp và phóng điện (xem nguồn điện chuyển đổi tần số để biết chi tiết)

Độ chính xác: Giá trị hiệu dụng của hệ thống 1,5

IV Tiêu chuẩn thử nghiệm

GB10229-88 《tàu phản ứng nhanh

GB1094 《biến áp điện Express

GB50150-2006 《tiêu chuẩn cho việc bàn giao và thử nghiệm đưa thiết bị điện vào sử dụng

DL/T 596-1996 《quy tắc thử nghiệm phòng ngừa của thiết bị điện thể hiện

GB1094.1-GB1094.6-96 《Cấp bảo vệ vỏ nhanh

GB2900 《thuật ngữ kỹ thuật điện thể hiện

GB/T16927.1~2-1997 《Kỹ thuật thử nghiệm điện áp cao thể hiện

Video hoạt động của hệ thống kiểm tra cộng hưởng AC

ứng dụng trong quá trình thử nghiệm

VI,Hệ thống và thông số

máy biến áp thú vị JLB-18kVA/3/5/15kV/0.4kV 1

điện dung định mức: 18kVA;

điện áp đầu vào:0-400V, đơn;

Điện áp đầu ra: 3/5/15kV

Cấu trúc: loại khô

trọng lượng: khoảng 110kg;nguồn điện tần số thay đổiCHXB -CHXB-18kW/380V

Công suất định mức: 18kW

Nguồn điện làm việc: 380±10%V/3 pha), tần số nguồn

điện áp đầu ra:0 –400V, một pha,

Dòng điện đầu vào định mức: 45A

Dòng điện đầu ra định mức: 45A

Độ phân giải điện áp: 0.01kV

Độ chính xác của phép đo điện áp:0.5%

Dải tần số: 30 – 300Hz

Độ phân giải điều khiển tần số: Nhỏ hơn hoặc bằng 0.1Hz

độ ổn định tần số: 0.1%

Thời gian chạy: Liên tục ở công suất định mức 60 phút Liên tục ở công suất định mức 60 phút nhiệt độ tối đa của các thành phần Nhỏ hơn hoặc bằng 65K;

Mức độ tiếng ồn: Nhỏ hơn hoặc bằng 50dB

Các chức năng sau đây có thể được thực hiện 1． Nguồn điện tần số thay đổi được đặt theo chiều dọc và chiều ngang, đặc biệt thích hợp cho hoạt động thực địa và quan sát.2． Bên trong và bên ngoài được trang bị chân đế cao su hấp thụ sốc đặc biệt và hộp nhôm bảo vệ, có thể giảm hiệu quả rung động va đập trong quá trình vận chuyển và sốc trong quá trình nâng. Đảm bảo độ ổn định và độ tin cậy lâu dài của nguồn điện tần số thay đổi;3． Hiển thị thông số: Hệ thống hiển thị LCD màn hình lớn cảm ứng hoặc chuột ngoài. Hiển thị điện áp cộng hưởng (điện áp mục tiêu được đặt trước khi thử nghiệm), Tần số thử nghiệm, tần số đo, điện áp thấp, dòng điện áp thấp, thời gian chịu điện áp, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ phóng điện, tăng cường bước và thời gian, chuyển đổi chế độ hoạt động, Điện dung, độ tự cảm, tính toán trao đổi tần số, truy vấn thông số, cũng có thể hiển thị đường cong tần số, đường cong điện áp, v.v. để đánh giá trực tiếp độ chính xác và độ ổn định của tần số cộng hưởng của thử nghiệm.4． Cài đặt tham số: Màn hình cảm ứng LCD màu màn hình lớn và chuột ngoài trực tiếp hoàn thành cài đặt các thông số khác nhau, có thể cài đặt tần số bắt đầu, tần số dừng, điện áp bắt đầu, tăng pha và thời gian, đo tỷ lệ biến thiên bộ chia điện áp, tỷ lệ biến thiên kích thích, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ phóng điện, chế độ kiểm tra, tính toán trao đổi tần số điện dung và độ tự cảm, mẹo và trợ giúp cài đặt tham số, v.v. 5． Chế độ kiểm tra: Màn hình cảm ứng và thao tác chuột ngoài, có ba trạng thái chạy: tự động, bán tự động và thủ công. Có các tính năng tăng cường, điều chỉnh (bao gồm thủ công và tự động), phân đoạn áp suất và thời gian, trạng thái chạy, chuyển đổi chế độ, cảnh báo lỗi, tính toán trao đổi tần số điện dung và độ tự cảm, v.v. 6． Chức năng bảo vệ và nhắc nhở thông tin: với bảo vệ quá áp áp suất cao, bảo vệ quá dòng áp suất thấp, bảo vệ quá dòng và bảo vệ mất pha, về không, bảo vệ phóng điện, tắt khẩn cấp, bảo vệ dưới điện áp và nhiều chức năng bảo vệ khác 7． Chức năng lưu trữ dữ liệu: Lưu kết quả kiểm tra (lưu thủ công), in, tải lên, kiểm tra lại, v.v.kết quả thử nghiệm:Sau khi kiểm tra thủ công hoặc tự động, các thông số chi tiết của bài kiểm tra có thể được hiển thị trong giao diện kết quả kiểm tra. Khi kiểm tra bị gián đoạn, trạng thái ngắt có thể được nhắc nhở. Các thông số có thể được lưu trong bộ nhớ, đây là bộ nhớ không dễ bay hơi và có thể chứa 50 bản ghi kiểm tra.;üĐánh giá dữ liệu:Dữ liệu kết quả kiểm tra đã lưu có thể được hiển thị trên màn hình. Nó cũng có giao diện USB, có thể in dữ liệu đầu ra hoặc sử dụng máy in được mang theo thiết bị (Máy in là sự lựa chọn của khách hàng. Nếu khách hàng có yêu cầu này, nó sẽ được chỉ định trong hợp đồng) 8. Chức năng ổn định điện áp tự động: Hệ thống tự động theo dõi và duy trì điện áp thử nghiệm ổn định theo điện áp thử nghiệm đã đặt hoặc kết quả của quá trình tăng thủ công, Độ ổn định điện áp có thể đạt tới 1.0%; 9. Có thể thiết lập dải tần số và độ phân giải tần số: Dải điều chế tần số có thể được thiết lập là 20 -300Hz, 45 - 100Hz, 200-300Hz, theo nhu cầu thiết lập, có thể tăng tốc quá trình điều chỉnh; Độ phân giải tần số có thể được thiết lập theo yêu cầu như 0.1Hz, 0.2Hz, 0.5Hz hoặc 1.0Hz, tối ưu hóa sự cân bằng giữa hiệu quả điều chỉnh và độ chính xác điều chỉnh; 10. Điều chỉnh tần số được chia thành điều chỉnh thô và điều chỉnh tinh, điểm cộng hưởng thử nghiệm có thể được tìm thấy tự động, đảm bảo rằng tần số cộng hưởng không bị trôi trong toàn bộ quá trình thử nghiệm

trọng lượng: khoảng 26kg;

lò phản ứng HV DK-90kVA/45kV 6

Điện dung định mức: 90kVA;

Điện áp định mức: 45kV;

Dòng điện định mức: 2A;

Độ tự cảm: 106H/đơn;

hệ số chất lượng: Q Lớn hơn hoặc bằng 30 (f=45Hz);

Cấu trúc: loại khô

cân nặng: khoảng 80kg;

bộ chia điện áp điện dung FRC-270kV/600 pF 1 bộ

Điện áp định mức: 270kV;

Điện dung HV: 600pF;

tổn thất điện môi:tgσ Nhỏ hơn hoặc bằng 0,5%;

Tỷ lệ chia điện áp: 3000: 1

Độ chính xác đo lường: giá trị hoạt động 1.5

trọng lượng: khoảng 26kg;
